当社の生産しているボンドマグネット製品の一例を紹介いたします。

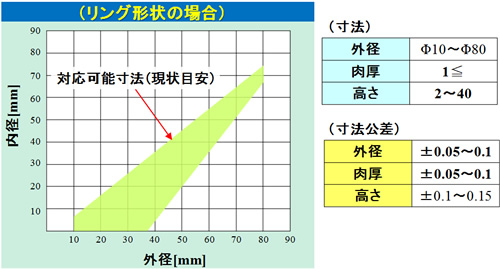

ボンドマグネットは熱収縮が小さい特徴をもっており、加工では困難と言われている肉厚1mmの形状も成型で可能です。
※本目安から外れる場合や他の形状についてもご相談ください。
製作事例(1)
外径φ30mm
内径φ28mm
高さ5mm〜40mm
長尺薄肉リング品
製作事例(2)
弦角度135°
広角薄肉弓型品
製作事例(3)
外径φ50mm
内径φ48mm
高さ1mm
大径薄肉リング品
ボンドマグネット自体に回り止めや固定溝の形状など、どんな形でも成形します。
後工程で加工の手間を省略でき、コストダウンに寄与します。
また、成形形状であり、寸法ばらつきは小さく、安定した品質でご提供できます。
異形品(1)
異形品(2)
異形品(3)

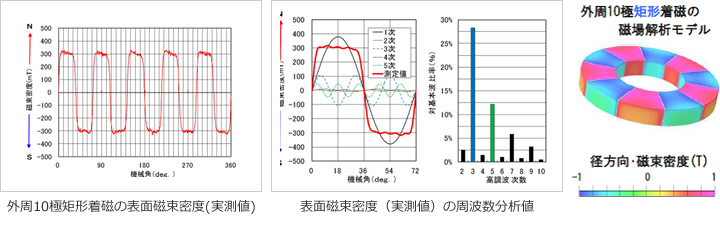

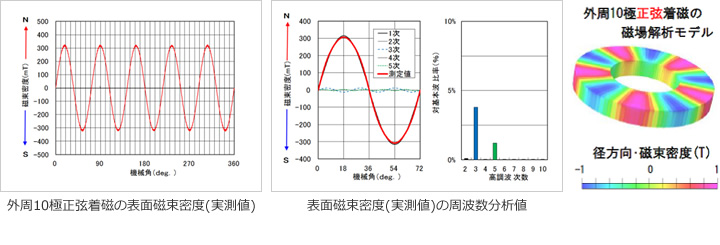

等方性マグネットの特徴を生かし、どのような着磁パターンも可能です。
ご使用の用途に応じて、磁石特性を最大限引き出す着磁方法のご提案をいたします。
当社のボンドマグネットは、エポキシ樹脂によるコーティングをはじめとした表面処理技術の適用によって、信頼性は大きく向上しています。
表面処理は、耐食性能だけでなく、モーター用途などで要求される接着耐久性や絶縁性などの要素も重要となってきており、これらのニーズを満たす環境対応型の製品を開発し、お客様にご使用頂いております。
また、当社の表面処理は、RoHS／ELV指令に対応するなど、国際的な環境基準に準拠したものとなっています。
| 表面処理の種類 | 推奨膜厚 | 接着性 | 耐食性 |
|---|---|---|---|
| エポキシコーティング | 10〜30μm | ◎ | ◎ |
| 電着コーティング | 10〜30μm | ○ | ◎ |
| 簡易防錆処理 | 1〜10μm | ○ | △ |
※接着性はご使用される接着剤で異なります。
※耐食性は弊社試験によるものであり、使用環境、試験条件によって異なります。
エポキシコーティング
電着コーティング
当社はマグネットと他の部品を組立する専門の工場もあり、お客様のご使用し易い状態で製品をご提供できる体制を整えています。
接着組立品(1)
接着組立品(2)
かしめ組立品
