NEOMAX^®磁石を使用した高度な磁気回路技術により、お客様のご要望に応じた形状、寸法　及び特性に合わせた、各種ボイスコイルモータの設計を行い、製造しております。

ボイスコイルモータ（PDF）ダウンロード（無料）

1.特徴

• NEOMAX^®磁石の採用により小型化、高出力化を実現しました。
• コギング、推力リップルがなく、高精度でスムーズな制御が可能です。
• コイルインダクタンスが小さく、可動部が軽量であるため、高速な運動が可能です。
• 通電電流に比例した推力が得られます。
• モータ形状に自由度があり、さまざまな機構に組入・カスタマイズできます。

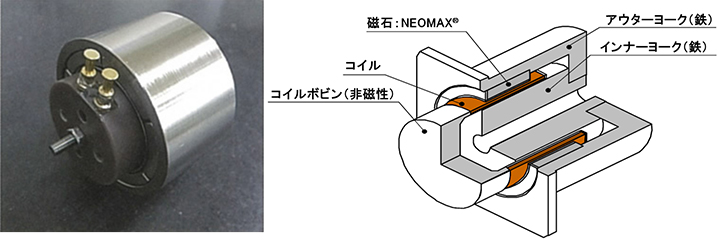

  例えば、上図のようなムービングコイルタイプの円筒形以外にムービングコイルタイプの角形や偏平形、ムービングマグネットタイプも御仕様に合わせて設計・製作致します。

2.用途

• 高速駆動と高精度な位置決めが必要となる分野
  （例．チップマウンタのヘッド、光学素子のフォーカシング、ワイヤーボンダ、レンズ駆動など）
• 微妙な加圧制御が必要となる分野（部品実装機、研磨機など）
• 高応答性が必要となる分野（加振器、除振器、バルブ制御など）

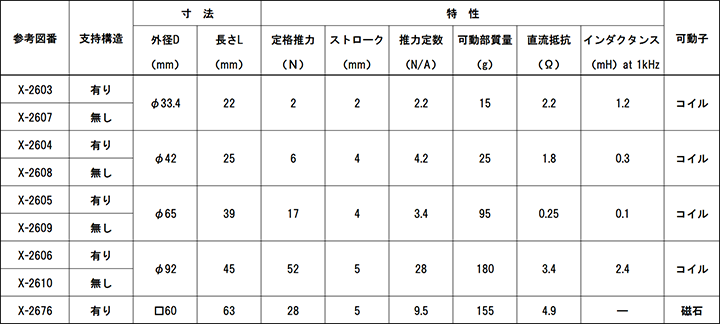

3.製作事例

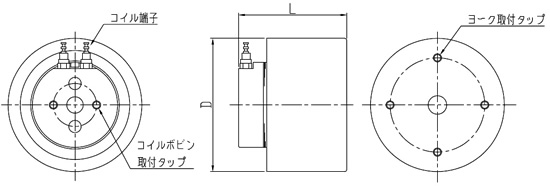

円筒形VCM

ボイスコイルモータ（PDF）ダウンロード（無料）

アクティブ除振用VCMモジュール

水平可動VCM

鉛直可動VCM

4.関連サイトご紹介

サーボソリューションサイト Servo.jp

• ボイスコイルモータ（VCM）駆動用サーボドライバ
  http://www.servo.jp/products/category_007.html
• ボイスコイルモータ（VCM）制御事例集
  http://www.servo.jp/case/category_006.html

• * 本稿に記載の特性値、写真、図表、順位、評価等は当社試験データによる代表的な値であり、製品の品質を保証するものではありません。本稿の記載内容は予告なく変更することがあります。
